为什么 MES 记录了状态，仍解释不了制造现场为什么停

应用层级：群控协同层 / MES-WCS 协同停滞诊断

代表对象：制造现场协同停滞诊断模块

建议引用：

全野南政 / Nansei Zenno，《MES / WCS 协同停滞诊断模块案例：为什么 MES 记录了状态，仍解释不了制造现场为什么停》，公开案例，Public Case Version 1.5，2026-09-10，https://zennns.com/zh/cases/collaborative-stagnation-diagnosis/

MES 可以记录任务、设备、工位、物料、报警、产量和生产实绩。

WCS 可以记录搬送任务、车辆状态、路径状态、资源占用和调度结果。设备系统可以记录运行、等待、报警和互锁状态，HMI 也可以显示 Ready、Waiting、Blocked、Pending 等运行状态。

在多设备、多任务和多系统协同场景中，仍可能出现以下情况：

任务已经生成，但执行持续无法推进；
车辆在线，工位存在需求，但补料没有形成连续执行；
单体设备没有明显故障，系统整体吞吐却持续下降；
MES、WCS、PLC、车辆和工位均有状态记录，但协同受阻位置难以快速确认；
订单变化、资源竞争、许可等待、下游阻塞、人工确认和能源补给等因素同时影响群体执行。

本案例关注的工程问题是：

当前系统为什么无法进入可持续协同执行状态？

本案例按照统一的九步工程分析顺序展开：

1. Current State

2. Target State / Target State Entry

3. PCN：相关状态获取 + C / A / E Mapping

4. 前置判定与群控协同分析
   ├─ S / D / B Evaluation
   │  → CAE-SDB Result + T
   └─ 群体指标
      → 群体停滞识别
      → 停滞结构分型

5. Arbitration

6. Multipath Control

7. 当前入口控制结果

8. 选定控制路径与 Execution Result

9. PCN Trace

通过这 9 个步骤，可以看到：

一次“从当前协同状态进入可持续协同执行状态”的请求，如何完成状态整理、前置判定、群体停滞识别、停滞结构分型、控制、执行和记录。

基础概念可参见：

案例对象

本案例对象为：

MES / WCS 协同停滞诊断模块。

该模块位于制造现场协同层，可连接 MES、WCS、搬送系统、设备单元、站点、缓存、路径资源、许可系统和现场执行对象。

AGV / AMR 群控搬送可以作为代表场景，模块还可以用于无人叉车和自动搬运系统、多设备协同生产、线边补料与缓存调度、工位等待与站点承接、路径资源竞争、区域许可和资源锁协调，以及能源补给集中导致的群体执行能力下降等场景。

本案例在 TPCA / PCN 母框架下保留群控协同层独立的群体指标、群体停滞识别和停滞结构分型，并将其与 CAE-SDB 判定结果共同连接到后续控制仲裁。

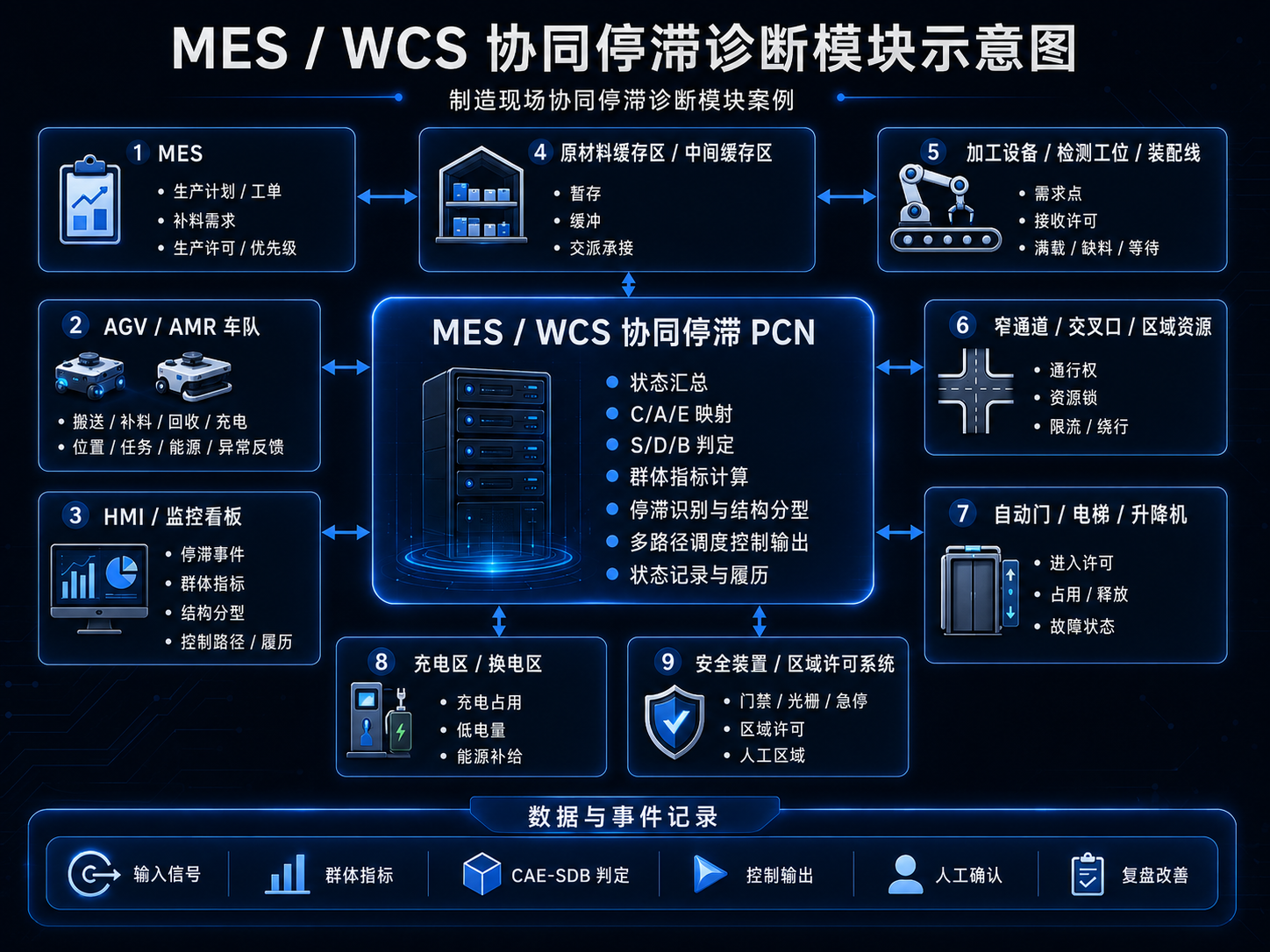

MES / WCS 协同停滞诊断模块示意图

图：MES / WCS 协同停滞诊断模块位于制造现场协同层，汇总 MES、WCS、AGV / AMR、缓存区、加工设备、路径资源、自动门、电梯、充电区、安全许可系统和监控系统等多源状态。

1. Current State（当前协同状态）

本案例从制造现场已经存在任务和执行主体，但协同执行持续受阻的状态开始。

Current State 可以整理为：

Current State：

任务存在 + 执行主体在线 + 部分任务持续未执行 + Waiting / Blocked / Pending 持续存在 + 协同执行受阻

现场还可能同时看到：

工位有需求
车辆仍可移动
部分路径仍可用
单体设备无重大报警
局部任务仍在执行

这些现象只能说明当前协同执行存在受阻状态，还不能在这一步直接认定已经形成群体协同停滞。

本次分析首先明确当前协同状态，以及哪些任务、主体、资源、许可和站点属于同一次协同执行上下文。

后续的状态获取、C / A / E 状态映射、S / D / B 判定、群体指标计算和停滞识别，均以这个 Current State 为本次分析起点。

2. Target State / Target State Entry（目标状态 / 目标状态入口）

本次准备进入的 Target State 为：

Target State： 可持续协同执行状态

对应的 Target State Entry 为：

Target State Entry： 进入可持续协同执行状态

该 Target State 表示任务、执行主体、路径、资源、许可、站点、下游和结果回写形成能够持续接续的协同执行关系。

PCN 位于当前协同状态与 Target State Entry 之间：

Current State［协同执行受阻］
    ↓
PCN［针对“进入可持续协同执行状态”的前置判定］
    ↓
Target State Entry［进入可持续协同执行状态］
    ↓
Target State［可持续协同执行状态］

本案例后续的 C / A / E、S / D / B、群体停滞识别、停滞结构分型、Arbitration 和 Multipath Control，均绑定这个明确的 Target State Entry。

关于 PCN 与 Target State Entry 的对应关系，可参见：

为什么 PCN 是 TPCA 的最小工程节点？

3. PCN：相关状态获取与 C / A / E 状态映射

协同停滞涉及多个任务、主体、资源和执行对象。

PCN 取得与“进入可持续协同执行状态”直接相关的多源状态。

信号来源	与本次协同入口有关的状态
MES	工单、任务、优先级、物料需求、工位需求、计划变更、人工确认、异常记录
WCS / 调度系统	任务队列、任务分配结果、任务状态、派单结果、资源锁、路径分配、站点占用、缓存状态
AGV / AMR / 无人叉车	在线状态、自动模式、位置、空载 / 负载、电量、任务执行、等待、移动、报警状态
设备 / 工位	可接收状态、运行状态、等待状态、缺料状态、完成状态、报警状态
路径与设施资源	窄通道、交叉口、自动门、电梯、区域通行权、缓存区、装卸点占用状态
安全与许可系统	区域许可、安全许可、上位放行、人工放行、锁定状态
下游与回写链路	下游承接状态、结果回写状态、异常处理状态

这些状态根据其在当前 Target State Entry 中承担的工程作用映射到 C / A / E 状态变量域。

C = Condition（条件状态）
A = Authority（许可状态）
E = Execution Chain（执行链状态）

本案例可以整理为：

状态变量域	当前入口中的主要对象
C：Condition	任务状态、物料需求、工位需求、目标站点信息、订单与工艺条件
A：Authority	调度许可、资源锁、区域许可、安全许可、人工确认、上位放行
E：Execution Chain	执行主体状态、路径通行状态、站点承接状态、缓存状态、下游接续状态、结果回写状态

例如：

任务状态 → C
区域许可 → A
站点承接状态 → E

同一个主体在线、同一个任务存在或某个设备 Ready，都只构成本次 Target State Entry 的相关状态之一。

当前协同执行是否能够持续，还需要结合其他 Condition、Authority 和 Execution Chain 状态进行判定。

能源补给状态、群体未执行比例等群体层信息在本案例中进入群控协同分析过程。只有在具体 PCN 已明确定义其 C / A / E 角色并配置相应 S / D / B 规则时，才形成对应的 CAE-SDB Result。

4. 前置判定与群控协同分析

完成相关状态获取和 C / A / E 状态映射后，本案例在同一个 Target State Entry 下进行两类处理：

A. S / D / B Evaluation
   → CAE-SDB Result + T

B. 群控协同分析
   → 群体指标
   → 群体停滞识别
   → 停滞结构分型

CAE-SDB Result 与群体停滞识别、停滞结构分型分别形成，并共同作为后续 Arbitration 的输入。

4.1 S / D / B Evaluation

PCN 对当前 Target State Entry 所需要的相关状态执行 S / D / B 判定。

S = Structure（结构完整性）
D = Dynamics（动态时序有效性）
B = Boundary（控制边界）

本案例中的典型判定包括：

判定性质	典型确认内容
S：Structure	相关任务、主体、资源、许可、站点、下游和回写状态所需的接口、映射、来源及对象关系是否已经定义、接入并可观测
D：Dynamics	当前状态是否仍可作为本次协同入口的有效判定依据，包括工单与任务同步、主体位置刷新、许可撤销、资源锁更新、站点状态刷新、路径状态同步和执行反馈时序
B：Boundary	当前有效状态的数值或范围是否处于预先定义的等待时间、资源占用时间、站点容量、许可时间窗、资源使用范围、重试次数等允许边界内

C / A / E 状态变量域与 S / D / B 判定性质组合后，可以形成 9 个 CAE-SDB 判定坐标。

	S：Structure	D：Dynamics	B：Boundary
C：Condition	C-S	C-D	C-B
A：Authority	A-S	A-D	A-B
E：Execution Chain	E-S	E-D	E-B

在本案例中，可以按照当前“进入可持续协同执行状态”这一 Target State Entry，将代表性的工程问题展开如下。

判定坐标	本案例中的代表性工程问题
C-S	MES 与 WCS 的任务映射未建立；任务与对象、工位、目标站点或工艺条件之间的关系未完整定义；当前入口所需任务字段或对象关系无法取得
C-D	工单变更未同步到当前任务；任务状态长时间未刷新；工位需求或目标站点信息已经过期；当前任务与实际执行对象发生切换不同步
C-B	当前有效任务的等待时间超出允许范围；任务优先级、需求时间窗或计划偏差超出当前入口预定义边界
A-S	调度许可、资源锁、区域许可、安全许可、人工确认或上位放行的来源未定义；许可接口或映射关系未建立；关键许可状态无法由当前 PCN 取得
A-D	许可状态长时间未刷新；许可在当前入口判定期间被撤销；资源锁状态不同步；区域许可或人工确认发生更新延迟或失效
A-B	当前有效许可超出允许适用范围；许可有效时间窗不满足当前入口要求；资源锁占用时间或许可使用范围达到预定义边界
E-S	当前协同执行所要求的执行主体状态、路径资源关系、站点承接接口、缓存接口、下游接续或结果回写链路未完整定义或未接入
E-D	执行主体位置或任务执行状态未刷新；路径资源状态不同步；站点承接状态延迟或失效；下游状态未刷新；执行反馈或结果回写超时
E-B	当前有效的路径容量、站点容量、缓存容量、下游承接能力、执行等待时间或其他当前执行链参数超出预定义允许范围

这 9 个坐标用于组织当前 Target State Entry 中可能出现的状态判定问题。

每一次运行不要求形成全部 9 项 CAE-SDB Result。

只有当前入口已经定义相应判定规则、存在可用判定依据，并且实际完成 Evaluation 后，才形成对应的 CAE-SDB Result。

例如：

资源锁接口已经建立
但资源锁状态长时间未刷新

如果该资源锁状态在当前入口映射到 A，并且相应 D 判定已经定义并实际完成，可以形成：

A-D：
资源锁状态无法继续作为
当前协同入口的有效许可依据

又例如：

下游站点状态仍显示 Available
但该状态长时间未刷新

如果该状态映射到当前入口的 E，并且相应 D 判定已经定义并实际完成，可以形成：

E-D：
下游承接状态无法继续作为
当前协同入口的有效执行链依据

再例如：

站点承接状态当前有效
但站点容量已经达到
当前入口预定义的允许上限

如果该状态映射到当前入口的 E，并且相应 B 判定已经定义并实际完成，可以形成：

E-B：
当前有效的站点承接能力
达到本次协同入口的预定义控制边界

需要执行某项 S / D / B 判定，表示该判定属于当前入口的评价规则；CAE-SDB Result 在对应判定实际完成并获得结果后形成。

时间信息 T 与本次使用的状态及判定结果关联保存。

关于 C / A / E 与 S / D / B 的双轴关系，可参见：

为什么是 CAE-SDB？——状态变量域与判定性质的双轴结构

4.2 群体指标

单体状态之外，群控协同分析还需要观察群体层面的运行特征。

代表性群体指标包括：

群体未执行比例
群体辅助执行比例
群体能源补给比例
群体许可未成立比例

还可以结合路径资源占用、站点承接和关键任务持续未执行等群体状态进行判断。

这些群体指标用于描述当前多主体系统的整体执行状态，并作为群控协同分析结果独立保留。

例如：

群体未执行比例超过停滞识别条件

首先表示群体指标已经达到相应的停滞识别条件。

只有当该指标已经在当前 PCN 中被明确映射到某一 C / A / E 状态变量域，并完成相应 S / D / B 判定时，才形成 C-B、A-B 或 E-B 等对应的 CAE-SDB Result。

4.3 群体停滞识别

在群体指标形成后，进一步判断当前协同受阻是否已经达到群体停滞识别条件。

示意关系如下：

存在有效任务 + 多个自动运行主体持续未进入有效执行 + 群体未执行状态持续达到判定条件

    ↓

群体停滞识别

如果判定条件满足，则形成：

群体停滞识别：成立

如果不满足，则保持当前运行事实，不提前赋予“群体停滞”结论。

4.4 停滞结构分型

群体停滞识别成立后，再结合群体指标、任务、许可、资源和执行状态进行停滞结构分型。

本文所称“停滞结构分型”属于群控协同层的群体停滞分析，与 S：Structure（结构完整性）分属不同处理层。

代表性分型包括：

分配约束型

典型表现包括存在有效任务，但多个主体长期未进入执行，任务分配、许可或资源释放没有形成有效执行关系。

资源竞争型

典型表现包括主体仍在移动、绕行、等待或争用共享资源，路径、交叉口、自动门、电梯、站点或其他共享资源形成竞争，群体辅助执行较多而有效任务推进不足。

能源偏在型

典型表现包括较多主体集中进入充电或其他能源补给状态，可用于实际任务执行的主体比例下降，能源补给分布对整体协同执行形成明显影响。

未确定型

当现有状态、群体指标和其他证据不足以形成可靠分型时，保留为未确定型，并进入增强记录或人工复核。

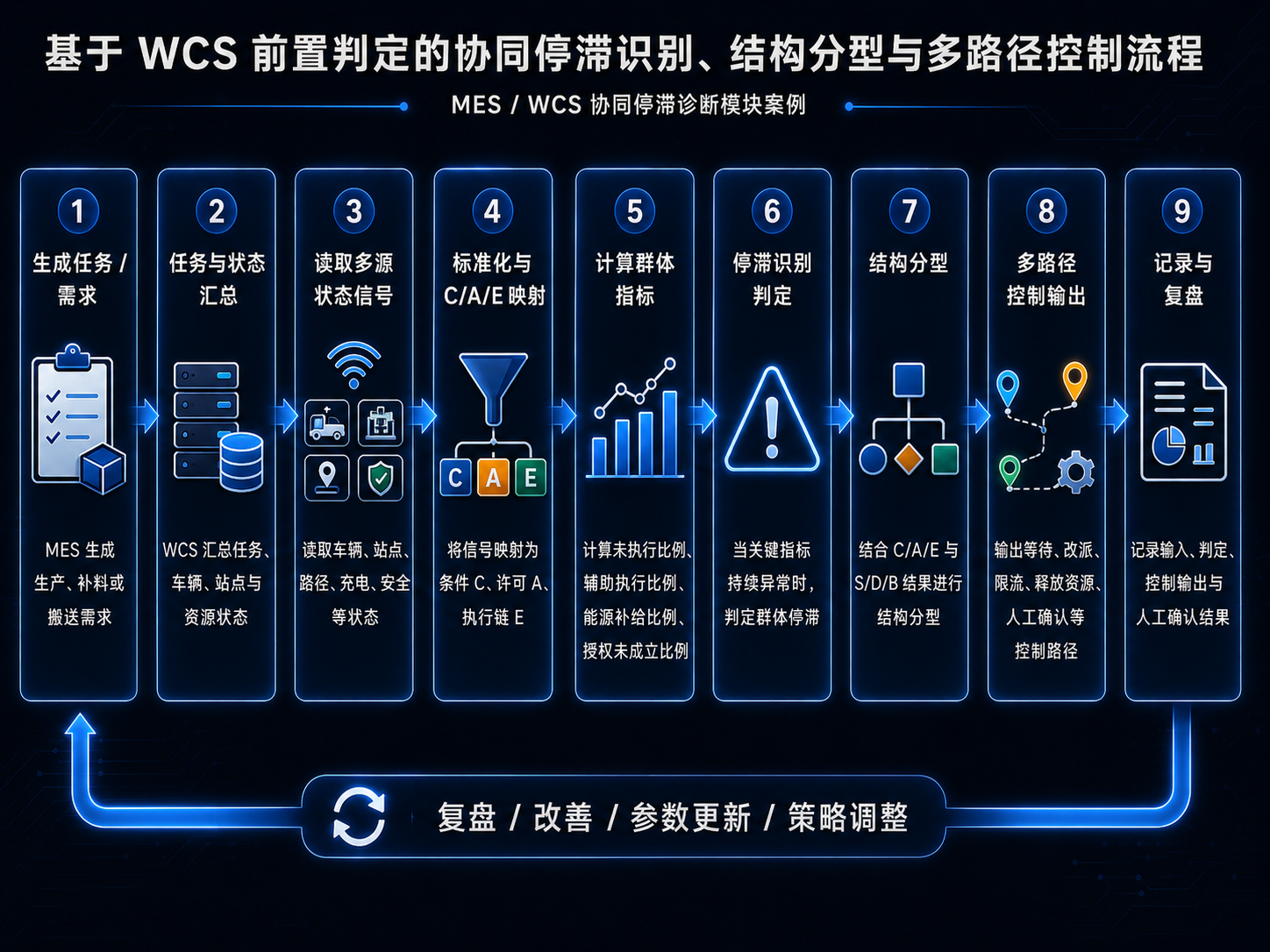

协同停滞识别与多路径控制流程图

图：模块在完成相关状态获取和 C / A / E 状态映射后，一方面形成 CAE-SDB 判定结果，另一方面形成群体指标、停滞识别和停滞结构分型；两类结果共同进入后续控制仲裁。

5. Arbitration（控制仲裁）

一次 Target State Entry 中，可能同时存在：

CAE-SDB Result
群体停滞识别结果
停滞结构分型结果
关键许可
安全约束
其他控制约束

例如，本次 Arbitration 的输入为：

CAE-SDB Result：
A-D
资源锁状态不同步

同时：

群体指标：群体未执行比例超过停滞识别条件

群体停滞识别：成立

停滞结构分型：资源竞争型

关键许可：安全许可成立

Arbitration（控制仲裁）结合：

CAE-SDB Result；
群体停滞识别结果；
停滞结构分型结果；
关键许可；
安全约束；
当前 Target State Entry 的控制规则；
当前入口允许选择的合法控制路径；

处理当前入口的控制优先关系。

关键 A 可以构成独立必要约束。

例如，当关键安全许可未成立时，当前入口不得形成允许进入目标协同执行状态的控制结果。

Arbitration 处理的是：

当前多个判定结果、群体停滞状态和控制约束同时存在时，控制上应当优先处理什么。

6. Multipath Control（多路径控制）

Arbitration 完成后，PCN 输出当前 Target State Entry 对应的 Multipath Control。

MES / WCS 协同停滞诊断模块可以输出的代表性控制路径包括：

正常继续执行
等待
任务重新分配
资源释放
路径或通行权协调
限流
缓存分流
下游协调
能源补给策略调整
降级执行
人工确认
禁止进入
异常隔离
增强记录

例如，本次已经确认：

群体停滞识别：成立

停滞结构分型：资源竞争型

CAE-SDB Result：A-D
资源锁状态不同步

根据当前控制规则，Arbitration 可以确定：

Multipath Control： 资源释放 + 路径协调 + 任务重新分配

在本公开案例中，MES / WCS 协同停滞诊断模块首先输出结构化控制结果、控制建议或协调请求。实际项目中是否由模块直接下发控制指令，取决于既有 MES / WCS、调度系统、现场控制系统的接口和控制权限。

如果某一控制路径对应新的 Target State / Target Path，则在进入相应路径时继续进行新的状态迁移判定。

7. 当前入口控制结果

本次代表状态设定为：

任务：存在
执行主体：在线
资源锁状态：不同步
安全许可：成立
群体未执行比例：达到停滞识别条件
群体停滞识别：成立
停滞结构分型：资源竞争型

当前已形成：

CAE-SDB Result：
A-D

Arbitration 已经确定本次 Multipath Control 为：

资源释放 + 路径协调 + 任务重新分配

因此，当前“进入可持续协同执行状态”这一 Target State Entry 的控制结果为：

当前入口控制结果： 暂不进入可持续协同执行状态

路径选择已在 Arbitration 阶段完成；本步骤确认当前 Target State Entry 的控制结果。

实际控制路径是否执行成功，在下一步确认。

8. 选定控制路径与 Execution Result（执行结果）

本次已经确定的 Multipath Control 为：

资源释放 + 路径协调 + 任务重新分配

在采用控制建议或协调请求输出方式的部署中，既有 WCS、调度系统或现场控制系统接收这些结果，并按照其原有控制权限执行相应处理。

示意执行过程如下：

当前协同入口暂不进入
    ↓
既有控制系统处理异常占用或失效资源锁
    ↓
重新协调路径与通行权
    ↓
重新分配受影响任务
    ↓
形成新的协同运行状态

假设执行完成后：

资源锁：恢复一致
关键路径：恢复可用
受影响任务：重新分配完成
群体未执行比例：回到停滞识别条件以下

则形成：

Execution Result：
相关资源与路径关系已恢复，
受影响任务重新进入可执行状态

后续如果再次请求进入“可持续协同执行状态”，则基于新的 Current State / State Instance，在对应 Target State Entry 下继续进行新的状态迁移判定。

因此，一次完整处理需要区分：

CAE-SDB Result + 群体停滞识别 + 停滞结构分型
        ↓
控制仲裁结果
        ↓
Multipath Control
        ↓

当前入口控制结果
        ↓
控制路径执行
        ↓
Execution Result

其中：

Arbitration = 决定控制优先关系

Multipath Control = 输出已经确定的控制路径

当前入口控制结果 = 说明当前 Target State Entry 是否进入或暂不进入

控制路径执行 = 由具有相应控制权限的系统执行已经确定的处理

Execution Result = 说明已确定的控制路径实际执行后形成了什么结果

关于状态类型循环与实际运行状态实例之间的关系，可参见：

TPCA 中状态实例的单向性——状态类型循环与实际运行履历的区别

9. PCN Trace（状态迁移判定履历）

本次状态迁移完成控制处理后，PCN 将输入、判定、群体停滞识别、停滞结构分型、控制和执行结果关联记录为 PCN Trace。

例如：

PCN：协同执行入口 PCN

Current State：协同执行受阻 / 多主体 Waiting 持续

Target State：可持续协同执行状态

Target State Entry：进入可持续协同执行状态

主要输入：
  Task = Available
  Agents = Online
  Resource Lock = Unsynchronized
  Safety Permission = TRUE

CAE-SDB Result：A-D  资源锁状态不同步

群体指标：群体未执行比例达到停滞识别条件

群体停滞识别：成立

停滞结构分型：资源竞争型

关键许可：安全许可成立

控制仲裁结果：优先执行资源释放、路径协调和任务重新分配

Multipath Control：资源释放 + 路径协调 + 任务重新分配

当前入口控制结果：暂不进入可持续协同执行状态

Execution Result：相关资源与路径关系已恢复，受影响任务重新进入可执行状态

时间信息：T

Trace ID：PCN-COLLAB-XXXX

PCN Trace 以一次 Target State Entry 为单位，关联记录本次使用的状态、CAE-SDB 判定结果、群控协同分析结果、控制仲裁、控制路径和实际执行结果。

长期积累后，这些 Trace 可以用于：

高频协同受阻入口识别；
群体停滞识别结果统计；
停滞结构分型比较；
任务分配与资源锁问题复盘；
路径与站点协同问题分析；
能源补给分布分析；
高频 CAE-SDB Result 统计；
高频 Multipath Control 统计；
控制路径与 Execution Result 的关系比较；
MES / WCS 诊断页面；
工程修改前后比较。

进一步还可以比较：

哪些 Target State Entry 经常无法成立
哪些群体停滞类型高频出现
哪些 CAE-SDB Result 经常与特定停滞类型同时出现
哪些 Multipath Control 被反复选择
控制选择与 Execution Result 之间存在什么关系

关于 PCN Trace 作为状态迁移判定履历的工程意义，可参见：

为什么 PCN Trace 是一种新的工程数据？

案例总结

MES、WCS、设备和搬送系统已经拥有大量任务、主体、路径、资源、站点和运行状态数据。

本案例围绕明确的 Target State Entry，将这些分散状态按照统一工程顺序重新组织：

1. Current State
2. Target State / Target State Entry
3. PCN：相关状态获取 + C / A / E Mapping
4. 前置判定与群控协同分析
   ├─ S / D / B Evaluation
   │  → CAE-SDB Result + T
   └─ 群体指标
      → 群体停滞识别
      → 停滞结构分型
5. Arbitration
6. Multipath Control
7. 当前入口控制结果
8. 选定控制路径   → Execution Result
9. PCN Trace

这样可以把“任务存在、设备在线，但为什么现场仍持续受阻”进一步展开为：

当前协同状态是什么
准备进入什么目标协同状态
哪些任务、主体、资源、许可和下游状态与本次入口有关
这些状态分别进入 C / A / E 的什么状态变量域
需要执行哪些 S / D / B 判定
形成了哪些 CAE-SDB Result
群体指标是否达到停滞识别条件
群体停滞是否成立
停滞属于哪一种结构类型
上述结果如何进入 Arbitration
最终形成什么 Multipath Control
当前入口最终如何处理
选定路径实际执行成什么结果
这些信息如何形成 PCN Trace

其中，第 4 步包含两条相互区分的分析线。

CAE-SDB 通过：

C / A / E
×
S / D / B

形成 9 个用于组织当前入口状态判定问题的坐标，并根据当前入口实际存在的判定规则形成相应 CAE-SDB Result。

群控协同分析则保留群控层自身的分析结构：

群体指标
→ 群体停滞识别
→ 停滞结构分型

因此，两类分析分别承担不同的工程作用：

CAE-SDB
  → 对当前 Target State Entry 的相关状态进行结构化判定

群控协同分析
  → 描述和识别多主体系统的群体协同受阻结构

两类结果在 Arbitration 层汇合，再连接到 Multipath Control、当前入口控制结果、实际执行和 PCN Trace。

这种组织方式保留了群控协同层的技术特征，同时与 TPCA / PCN 的统一九步工程分析顺序保持一致。

进一步阅读

版本说明

本文为 TPCA / PCN 在 MES / WCS 协同停滞诊断中的公开案例。

Public Case Version 1.0：2026-06-30 发布。
Public Case Version 1.2：2026-08-20，统一 PCN、CAE-SDB Result、控制仲裁、多路径控制和 PCN Trace 的表达。
Public Case Version 1.3：2026-08-21，补充时间信息 T 与状态实例相关说明。
Public Case Version 1.4：2026-08-25，按 CAE-SDB 双轴结构统一案例表达，并统一停滞识别、结构分型与 CAE-SDB Result 的处理顺序。
Public Case Version 1.5：2026-09-10，按统一九步工程分析顺序重新整理；明确 Current State 与群体停滞识别的先后关系，并收紧诊断模块与既有控制系统之间的执行边界。

作者：全野南政 / Nansei Zenno

为什么 MES 记录了状态，仍解释不了制造现场为什么停#

案例对象#

1. Current State（当前协同状态）#

2. Target State / Target State Entry（目标状态 / 目标状态入口）#

3. PCN：相关状态获取与 C / A / E 状态映射#

4. 前置判定与群控协同分析#

4.1 S / D / B Evaluation#

4.2 群体指标#

4.3 群体停滞识别#

4.4 停滞结构分型#

分配约束型#

资源竞争型#

能源偏在型#

未确定型#

5. Arbitration（控制仲裁）#

6. Multipath Control（多路径控制）#

7. 当前入口控制结果#

8. 选定控制路径与 Execution Result（执行结果）#

9. PCN Trace（状态迁移判定履历）#

案例总结#

进一步阅读#

版本说明#
